Новый прибор рядом с магнитным компасом: проверить соседство
После замены мостикового дисплея схема подключения может остаться почти прежней, а магнитное окружение главного компаса — измениться. Поэтому вопрос «влезает ли корпус» полезно отделить от вопроса «допустимо ли это место». В техническом запросе соседство с компасом должно быть видно до выбора окончательной компоновки.
Два связанных требования
Пункт 3.1.2 части V Правил РС версии 01.01.2026 ограничивает искажение показаний главного магнитного компаса от магнитных полей мостикового оборудования величиной ±0,5°. Пункт 3.4.1.4 отдельно рассматривает добавление рядом с ним объектов, отсутствовавших в первоначальном проекте, и требует одобрения Регистра. Рассматриваемая область 1.1.1 — самоходные суда без международных рейсов; учитываются указания администрации флага по 1.1.3.
Из этих пунктов не получается универсальное расстояние для любого экрана. Требования к конкретному прибору, его маркировка и монтажная документация дают исходные данные для проектного решения. Самостоятельно переносить одинаковую цифру между моделями и отдельными блоками нельзя.
Что изменяется при небольшой модернизации
Зафиксируйте не только новый прибор, но и его ближайшие принадлежности: крепление, источник питания, отдельный блок, кабельные линии и соседние предметы, положение которых меняют одновременно. Старый план иногда показывает только лицевые панели и не раскрывает фактическое расположение оборудования под пультом.
Полезно отметить на плане главный магнитный компас и идентифицировать рассматриваемый электронный блок. Различайте главный прибор, дистанционный индикатор и другие компасы на судне. Формулировка «до компаса полметра» без обозначения обоих объектов не позволяет правильно сопоставить её с документацией.
Если добавляется новый предмет, отсутствие свободного места на плане не оправдывает установку без рассмотрения. Вопрос о соответствии первоначальному проекту нужно установить по документам. При изменённой конфигурации сразу определите, кто оформляет техническое решение и представляет необходимые сведения.
Пример: блоки NSR NSI-1000
На официальной странице NSI-1000 изготовитель приводит безопасные расстояния до магнитных компасов отдельно для транспондера и средства отображения, с различением вида компаса. Эта структура данных важнее одной выбранной цифры: решение должно относиться именно к устанавливаемому блоку и соответствующему компасу.
В нашем каталоге представлен комплект NSR NSI-1000 с дисплеем и антеннами. В запрос приложите обозначения блоков предлагаемого исполнения и попросите подтвердить актуальные монтажные документы и маркировку. Данные сайта изготовителя помогают начать проверку, но не заменяют документацию поставляемого экземпляра.
Не делайте вывод, что прибор безопасен в любом месте, если он сам использует спутниковые данные и не измеряет магнитный курс. Предмет проверки — его влияние на соседний магнитный компас. Также не переносите требования к небольшому дисплею на весь шкаф с дополнительными устройствами.
Какие сведения подготовить проектировщику

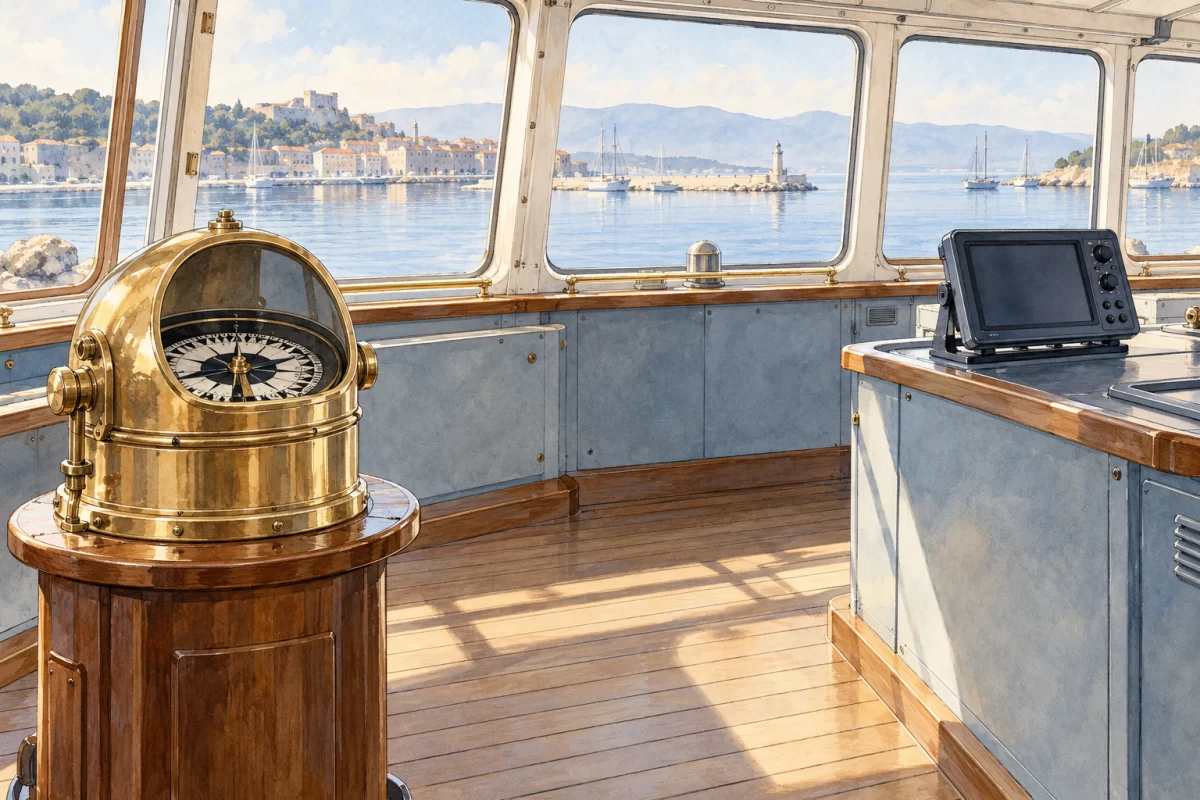

Нужны действующий план, расположение главного компаса, предлагаемое место каждого нового блока и перечень изменений поблизости. На фотографиях оставляйте общий контекст, чтобы было видно, какие устройства относятся к одному месту. Размеры и способы измерения согласуйте со специалистом; иллюстрация в статье не задаёт расстояния для монтажа.
Отдельно обозначьте сохраняемые объекты и изменения, сделанные после выпуска плана. Это позволит обсуждать реальную конфигурацию. Если достоверной исполнительной документации нет, обследование должно предшествовать окончательному подбору расположения.
В результат работ включите актуализированные сведения о размещении и предусмотренные проверки. Оценку магнитного влияния, необходимость работ с девиацией и порядок их выполнения устанавливают компетентные исполнители по применимым документам. Проверка связи АИС с радаром сама по себе не даёт ответа о магнитном окружении компаса.
Запрос на комплект и рассмотрение размещения
Запросить. Укажите судно, главный магнитный компас, предлагаемое место блоков, сохраняемые устройства и имеющиеся планы. Попросите перечислить необходимые документы, обследование и проектные работы отдельно от поставки. Контактные данные добавляются в почтовой программе.
Источники: РС, часть V, версия 01.01.2026, пункты 1.1.1, 1.1.3, 3.1.2, 3.4.1.4; официальная страница NSR NSI-1000. Проверено 25.10.2026. Пример не утверждает пригодность конкретного расположения или наличие необходимого одобрения.
