Неисправность АИС: довести сигнал до вахтенного

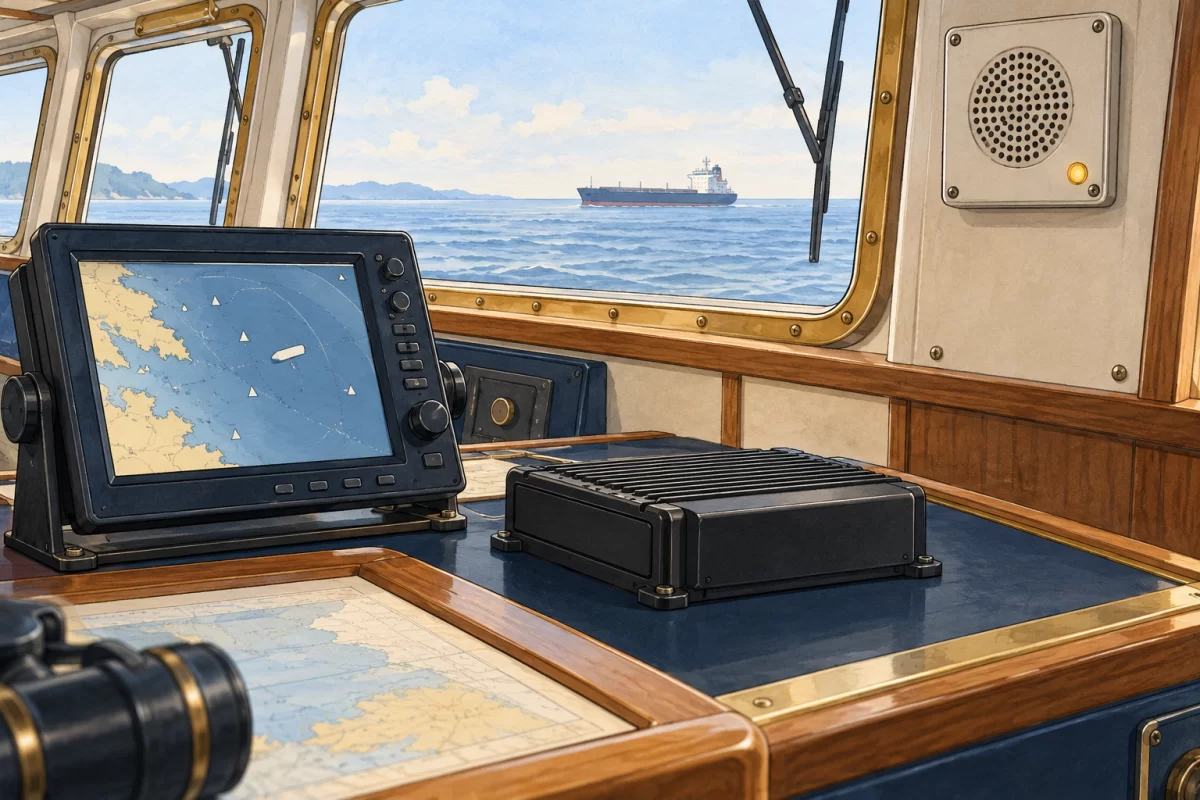

При замене АИС легко проверить передачу данных на радар и забыть, как вахтенный узнает о неисправности самого прибора. Рабочий экран и поступающие сообщения ещё не описывают весь объём установки. В заявке на NSR NSI-1000 стоит отдельно выделить звуковое оповещение: какой выход используется, куда он приходит и что проверяют при сдаче.
Какое требование разбираем
Основа — пункт 3.4.9.3 части V «Навигационное оборудование» Правил РС, версия 01.01.2026. Он связывает релейный выход неисправности АИС со звуковым оповещением и допускает встроенный громкоговоритель, отдельный сигнализатор либо мостиковую систему сигнализации. Здесь рассматриваются самоходные суда без международных рейсов в области 1.1.1; дополнительные указания администрации флага учитываются по 1.1.3. Для конкретного судна исходными остаются его применимые документы и проект.
Это статья про цепь оповещения, а не про расположение ОВЧ-антенны и не про передачу целей в ЭКНИС. У этих задач разные исходные сведения и разные результаты проверки. Обсуждать их полезно отдельными строками заказа, даже если выполняет одна организация.
Сначала определить, что сохраняется
Предположим, старую АИС меняют, а существующую мостиковую сигнализацию оставляют. Начните с исполнительной схемы и маркировки обоих концов линии. Найдите точное исполнение старого прибора, обозначение выхода, место подключения, тип принимающего устройства и действующее описание его работы. Фотография кабельного ввода помогает опознать линию, но не устанавливает её электрические параметры.
Затем составьте короткую ведомость: «сохраняется», «заменяется», «нужно уточнить». В неё попадут звуковой прибор или вход общей системы, линия связи, промежуточные элементы и питание принимающей стороны. Не переносите старое соединение на новый клеммник по похожему обозначению. Состояния контактов, допустимая нагрузка и логика реакции берутся из документации соответствующего исполнения; при отсутствии данных эту часть заказа оставляют открытой до технического решения.
Пример с NSR NSI-1000
Изготовитель New Sunrise относит NSI-1000 к АИС класса A и указывает интерфейс к BAM. Это подтверждает предметный выбор судового прибора, но само наличие интерфейса не доказывает, что конкретная действующая цепь уже пригодна для подключения. Релейный выход и последовательный обмен с BAM нужно различать в описании работ. Если предлагается изменить способ оповещения, решение отражают в проекте и программе проверки, а не выводят из одного названия порта.
В нашем каталоге есть комплект NSR NSI-1000 с дисплеем и антеннами. В запросе укажите именно задачу оповещения и сохраняемую систему. Состав поставки, документацию и исполнение подтверждают перед заказом; карточка не устанавливает совместимость с произвольным судовым входом и не подтверждает наличие подходящего одобрения для данной установки.
Что включить в приёмку
Полезный результат сдачи — воспроизводимая запись о том, какой предусмотренный изготовителем тест выполнили и какой сигнал получил вахтенный. В согласованной программе заранее указывают исходный режим, способ безопасной проверки, ожидаемое поведение и восстановление нормального состояния. Не создавайте неисправность снятием неизвестных проводов или отключением общего питания во время работы судна.
Проверку видимой индикации прибора и проверку слышимого оповещения фиксируют раздельно. Отметьте место наблюдения и задействованный сигнализатор; если используется общая система, укажите её обозначение и соответствующее сообщение. Порядок квитирования, восстановления и дальнейших действий берут из эксплуатационной документации. Эти сведения помогают следующей смене отличить срабатывание АИС от другой тревоги и повторить проверку после ремонта.
Как сформулировать запрос
Передайте модель и исполнение АИС, сведения о судне и применимых правилах, фрагмент действующей схемы, модель принимающей системы и перечень сохраняемых линий. Попросите отдельно указать оборудование, проектную часть, монтаж, наладку и подтверждение работы оповещения. Если схемы расходятся с фактом, запросите обследование до окончательного подбора соединений.
Запросить. Ссылка открывает подробную заготовку в почтовой программе: сведения об организации и контакты вы добавляете там.
Источники и границы вывода
РС: часть V, версия 01.01.2026, пункты 1.1.1, 1.1.3 и 3.4.9.3; NSR: официальная страница NSI-1000. Исходные источники проверены 25.10.2026. Пример показывает состав технического запроса; параметры клемм, уставки и конкретную схему определяют по документации выбранного исполнения.
