RU-X3: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-X3 это означает проверить ракель, трафарет, опору и повторное базирование.
Что учитывать для RU-X3
Автоматический RU-X3 стоит проверять на смене изделия с возвращением к прежнему рецепту. Для серийного участка важно восстановить согласованные настройки и оснастку без повторного подбора процесса с нуля.
Модуль выполняет нанесение паяльной пасты. В исходных данных укажите геометрию платы, трафарет, пасту и способ базирования. Результатом проверки должны быть отпечаток пасты на выбранных площадках.

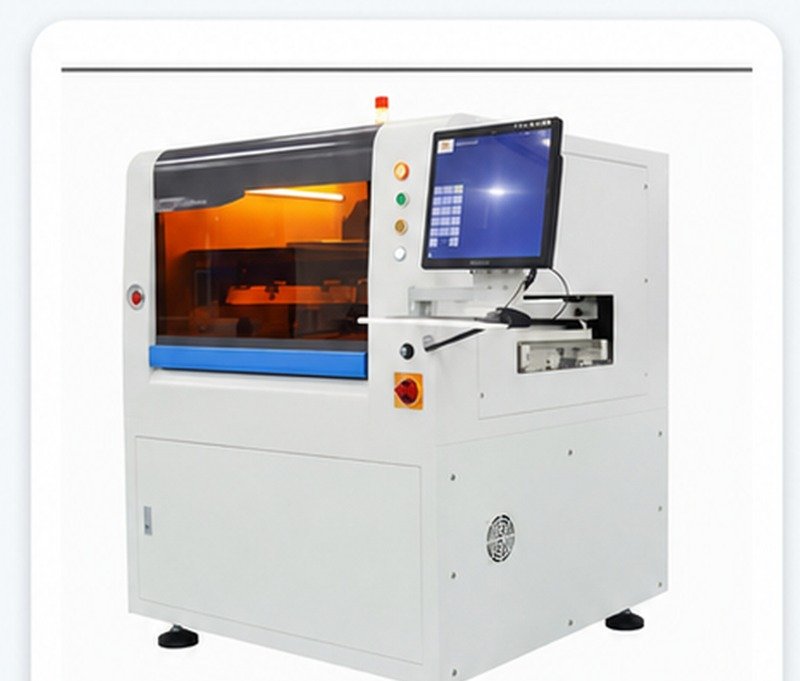

| Тип | полностью автоматический трафаретный принтер паяльной пасты |
|---|---|
| Операционная система | Windows XP (по каталогу) / Windows 7 (по коммерческому предложению) |
| Сигнальное подключение | SMEMA-совместимая цепочка |
| Система зрения | высокопроизводительная CCD-камера и система обработки изображений |
| Точность печати | ±0,025 мм |
| Точность повторного позиционирования | ±0,02 мм |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Указать рамки, платы и расходники очистки для двух изделий.
- Согласовать проверенную версию управления и рабочий формат.
- Получить порядок сохранения и восстановления рецепта.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
