RU-UL390H: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-UL390H это означает проверить магазины, опору, сигналы готовности и поведение при остановке.
Что учитывать для RU-UL390H
Для RU-UL390H полезно заранее определить, относится решение OK/NG ко всей панели или к отдельным изделиям внутри неё. От этого зависит физический маршрут и запись результата в производственной системе.
Модуль выполняет перемещение и учёт плат. В исходных данных укажите формат панели, технологические поля, тару и соседние посты. Результатом проверки должны быть корректную передачу платы и сохранение её статуса.

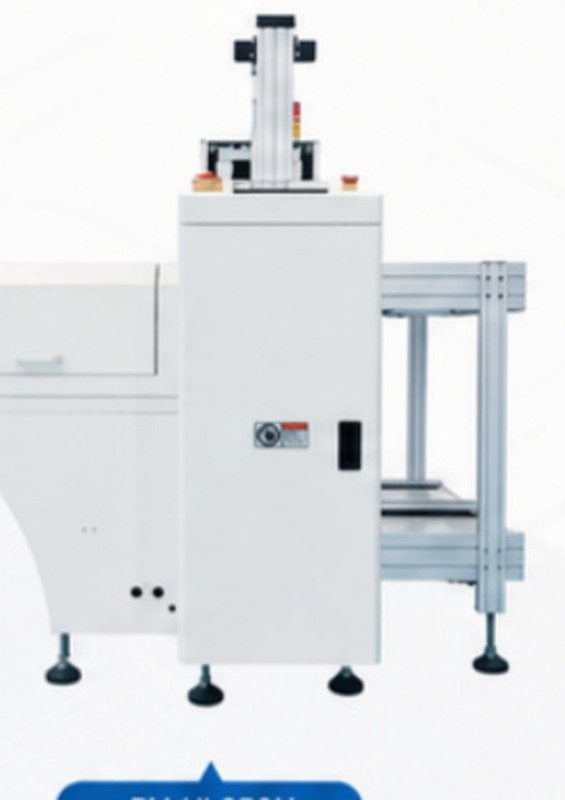

| Тип | двухрельсовый загрузчик-выгрузчик NG/OK |
|---|---|
| Назначение | подключение к конвейерной линии SMT, автоматическое разделение плат на OK и NG |
| Размер платы | 50 x 50 - 530 x 390 мм |
| Толщина платы | минимум 0,4 мм |
| Время цикла подачи | около 20 с |
| Время подъёма | около 6 с |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Указать, что перемещается физически: изделие или многоместная панель.
- Согласовать правило общего статуса и хранение карты дефектов.
- Проверить идентификатор и маршрут на составных результатах.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
