RU-UL250H: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-UL250H это означает проверить магазины, опору, сигналы готовности и поведение при остановке.
Что учитывать для RU-UL250H

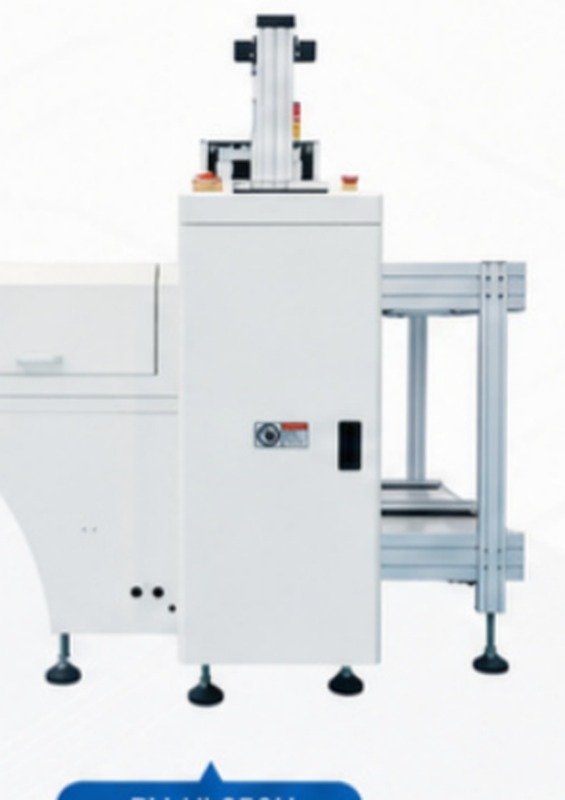

RU-UL250H выбирают как отдельный модуль разделения годных и забракованных плат. Важная часть заказа — порядок возврата отремонтированного изделия, чтобы первоначальный статус не потерялся при повторном проходе.
Модуль выполняет перемещение и учёт плат. В исходных данных укажите формат панели, технологические поля, тару и соседние посты. Результатом проверки должны быть корректную передачу платы и сохранение её статуса.
| Тип | двухрельсовый загрузчик-выгрузчик NG/OK |
|---|---|
| Назначение | подключение к конвейерной линии SMT, автоматическое разделение плат на OK и NG |
| Размер платы | 50 x 50 - 350 x 250 мм |
| Толщина платы | минимум 0,4 мм |
| Время цикла подачи | около 20 с |
| Время подъёма | около 6 с |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Указать источник решения OK/NG и идентификацию панели.
- Согласовать запрет смешения кассет и порядок возврата.
- Проверить маршрутизацию с реальным контрольным модулем.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав RU-UL250H
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
