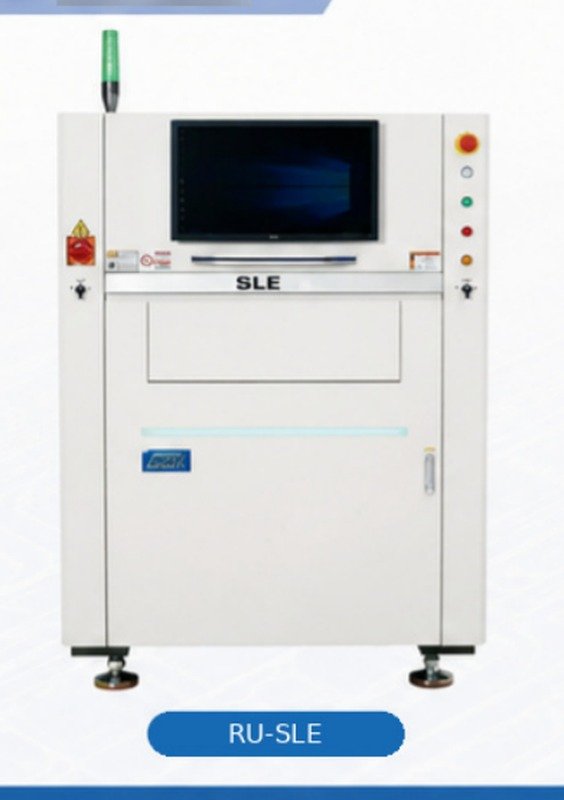

RU-SLE: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-SLE это означает проверить критерии годности, повторную проверку и учёт ложных срабатываний.
Что учитывать для RU-SLE
Для RU-SLE нужно согласовать измеряемые признаки отпечатка и правила решения по ним. Показ красивой 3D-картинки не заменяет проверку повторяемости и порогов на реальной программе печати.
Модуль выполняет контроль результата сборки. В исходных данных укажите контрольное изделие, программу и описание известных дефектов. Результатом проверки должны быть сохраняемый результат проверки и решение по плате.
| Тип | система трёхмерной инспекции паяльной пасты (SPI) |
|---|---|
| Камера | 5-мегапиксельная |
| Осветительная система | кольцевая RGB-LED + верхний источник структурированного света |
| Поле обзора (FOV) | 42 x 34 мм (17 мкм) |
| Время обработки одного кадра | 0,35-0,5 с/кадр в зависимости от конфигурации |
| Обнаруживаемые дефекты | излишки и недостаток припоя, смещение, поднятие компонента, перекос, мостик, смешивание, наклон, загрязнение, отсутствие компонента, полярность, посторонний объект, отклонение по высоте |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Согласовать измеряемые признаки и критерии по каждой группе площадок.
- Включить повторные и пограничные образцы в программу.
- Определить экспорт, хранение программы и реакцию на NG.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав RU-SLE
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
