RU-RF8845: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-RF8845 это означает проверить тип транспортёра, опору панели и параметры профиля.
Что учитывать для RU-RF8845

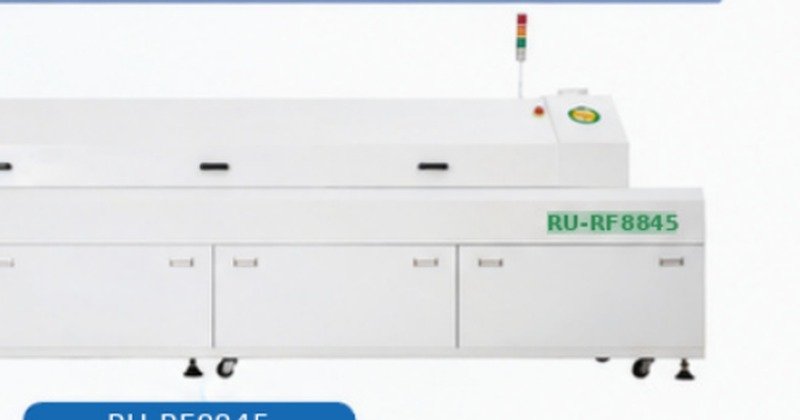

Для крупной печи RU-RF8845 стоит проверять не только нагрев первой платы, но и выход изделий при рабочем заполнении конвейера. Условия охлаждения и передачи дальше должны соответствовать согласованному процессу.
Модуль выполняет оплавление паяльной пасты. В исходных данных укажите состав платы, пасту, компоненты и тепловую нагрузку. Результатом проверки должны быть согласованный температурный профиль и состояние соединений.
| Тип | крупногабаритная конвекционная печь оплавления |
|---|---|
| Количество зон нагрева | верхний нагрев 6 зон, нижний нагрев 6 зон |
| Тип применимой пайки | свинцовые, бессвинцовые и низкотемпературные припои |
| Применимые компоненты | BGA, резисторы, конденсаторы, микросхемы, двух- и трёхвыводные компоненты |
| Ширина транспортной системы | 450 мм |
| Режим транспортировки | сетчатый ремень из нержавеющей стали + цепная передача |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Передать наиболее теплоёмкое изделие и план подачи.
- Согласовать фактическое устройство зон и охлаждения.
- Проверить серию панелей и условия передачи следующему модулю.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
