RU-RF640L: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-RF640L это означает проверить тип транспортёра, опору панели и параметры профиля.
Что учитывать для RU-RF640L
RU-RF640L выбирают с проверкой удержания платы за технологические поля. Если снизу стоят компоненты, важно согласовать свободные зоны и возможную оснастку до заказа печи.
Модуль выполняет оплавление паяльной пасты. В исходных данных укажите состав платы, пасту, компоненты и тепловую нагрузку. Результатом проверки должны быть согласованный температурный профиль и состояние соединений.

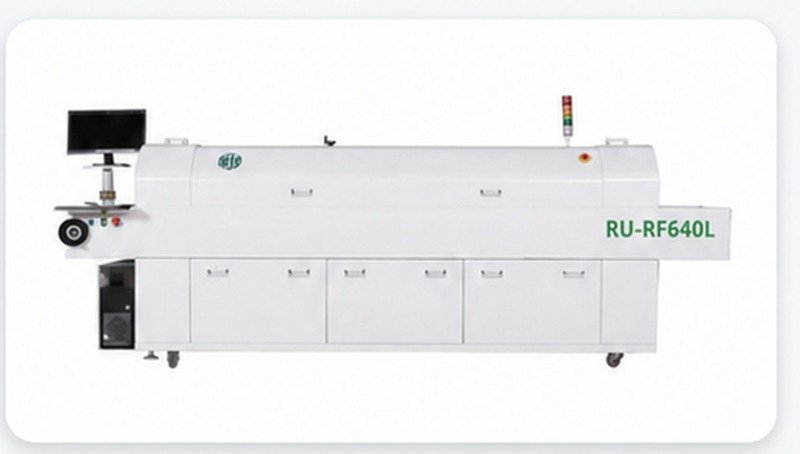

| Тип | конвекционная печь оплавления с рельсовым конвейером |
|---|---|
| Количество зон нагрева | 6 верхних + 6 нижних |
| Применимые типы припоя | свинцовый, бессвинцовый, низкотемпературный |
| Применимые компоненты | BGA, резисторы, конденсаторы, микросхемы, диоды, транзисторы |
| Максимальная ширина платы | 350 мм |
| Ширина конвейера | 300 мм |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Приложить чертёж опорных полей и нижней стороны сборки.
- Запросить окончательные размеры, массу и требования к подключению.
- Проверить транспортировку и профиль в согласованной оснастке.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
