RU-RF430: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-RF430 это означает проверить тип транспортёра, опору панели и параметры профиля.
Что учитывать для RU-RF430
Для RU-RF430 нужно проверить, как плата располагается на сетчатом транспортёре. Особенно это важно при повторном проходе двусторонней сборки, когда снизу уже находятся компоненты.
Модуль выполняет оплавление паяльной пасты. В исходных данных укажите состав платы, пасту, компоненты и тепловую нагрузку. Результатом проверки должны быть согласованный температурный профиль и состояние соединений.

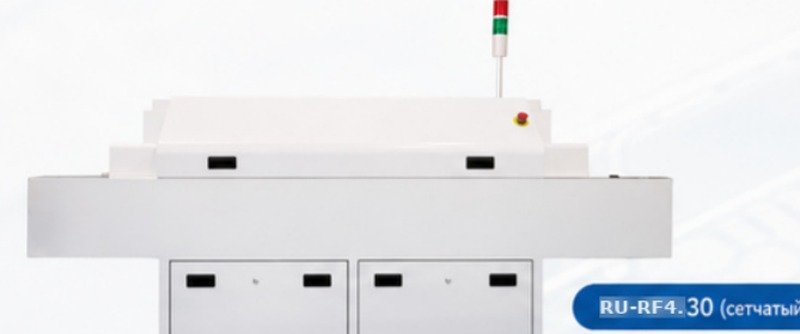

| Тип | конвекционная печь оплавления с сетчатым транспортёром |
|---|---|
| Количество зон нагрева | 4 верхние / 4 нижние |
| Длина зон нагрева | 1400 мм |
| Тип нагрева | полная конвекция горячего воздуха |
| Количество зон охлаждения | 1 |
| Максимальная ширина печатной платы | 300 мм |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Показать нижние компоненты и места допустимой опоры.
- Определить необходимость носителя и его включение в поставку.
- Согласовать профиль и контроль после первого и повторного прохода.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
