RU-FM16: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-FM16 это означает проверить питатели, насадки, библиотеку корпусов и опору платы.
Что учитывать для RU-FM16

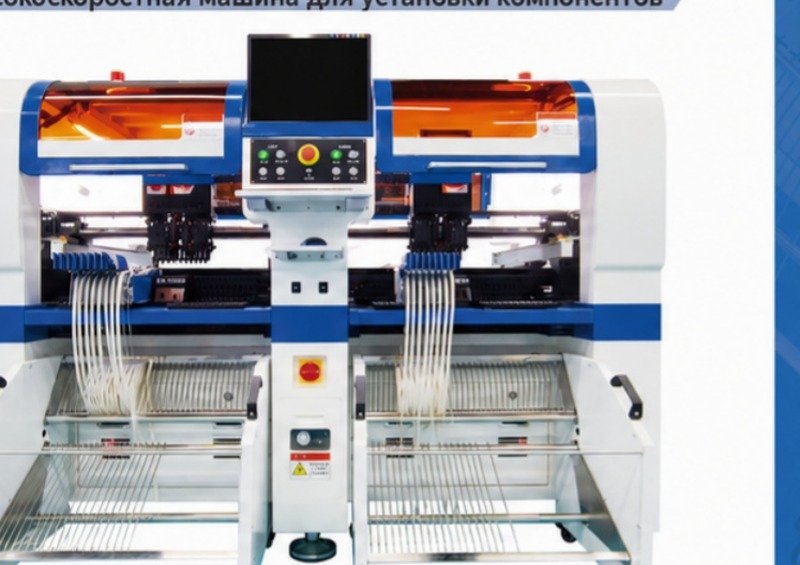

Двухпортальный RU-FM16 следует оценивать на задании, которое использует его компоновку. Наличие шестнадцати головок само по себе не гарантирует, что конкретная плата будет собираться пропорционально быстрее.
Модуль выполняет установку компонентов. В исходных данных укажите монтажные данные, BOM, корпуса и упаковки компонентов. Результатом проверки должны быть расположение, ориентацию и комплектование платы.
| Тип | высокоскоростной установщик компонентов, модуль летающего захвата |
|---|---|
| Количество установочных головок | 16 шт. (8+8) |
| Типичная скорость установки | 34 000 комп./ч |
| Точность позиционирования | 0,01 мм |
| Количество питателей | 88 |
| Интерфейсы для питателей | стандартный электрический порт (совместимость с питателями Yamaha); пневматический порт NXT Yamaha |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Указать полный состав задания и упаковки компонентов.
- Согласовать использование обоих порталов на контрольном изделии.
- Получить окончательный установочный чертёж и состав оснащения.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав RU-FM16
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
