RU-F8GS: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-F8GS это означает проверить питатели, насадки, библиотеку корпусов и опору платы.
Что учитывать для RU-F8GS

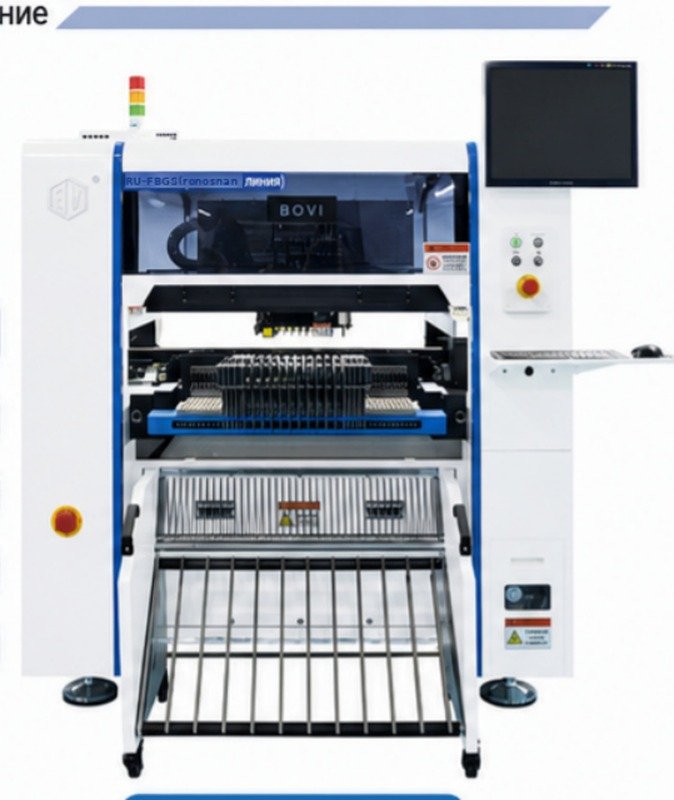

RU-F8GS представлен как высокоскоростной установщик для головной позиции. При добавлении его к действующему установщику нужно распределить компоненты и измерить общий такт, а не сложить две каталожные скорости.
Модуль выполняет установку компонентов. В исходных данных укажите монтажные данные, BOM, корпуса и упаковки компонентов. Результатом проверки должны быть расположение, ориентацию и комплектование платы.
| Тип | высокоскоростной установщик для головной линии, третье поколение |
|---|---|
| Количество установочных головок | 8 шт. (независимые) |
| Точность установки | 0,025 мм |
| Точность повторной установки | 0,01 мм |
| Точность позиционирования | 0,01 мм |
| Теоретическая максимальная скорость установки | 400 000 комп./ч (без учёта времени замены) |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Разделить BOM между новым и существующим установщиками.
- Подтвердить точный тип NXT-питателей и состав насадок.
- Согласовать единый контроль версий и измерение выпуска двух машин.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав RU-F8GS
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
