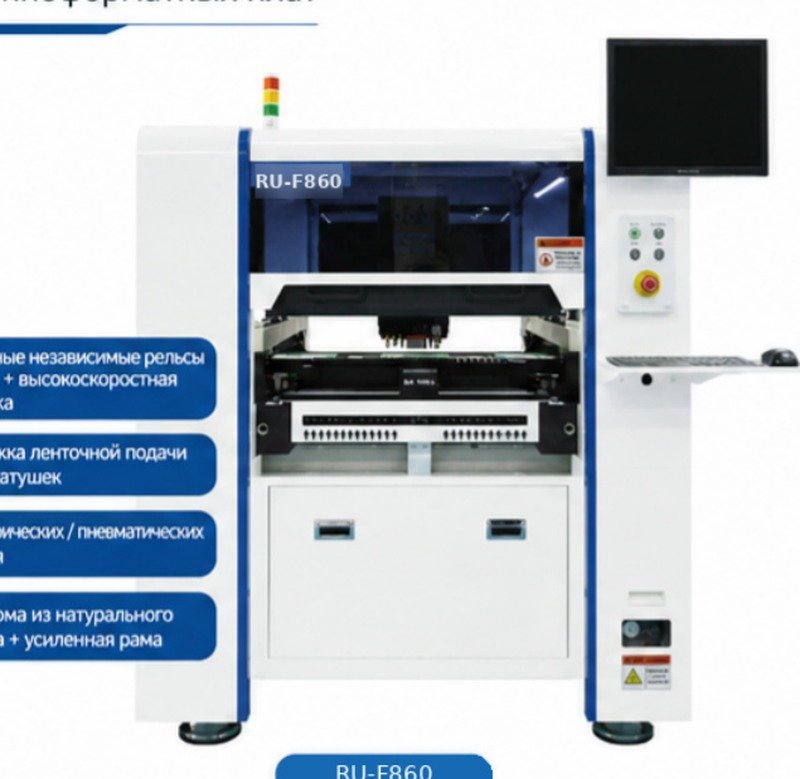

RU-F860: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-F860 это означает проверить питатели, насадки, библиотеку корпусов и опору платы.
Что учитывать для RU-F860
Для RU-F860 крупный формат платы нужно проверять вместе с поддержкой панели и уже установленными компонентами. Габарит прямоугольника в таблице ещё не подтверждает пригодность всей двусторонней сборки.
Модуль выполняет установку компонентов. В исходных данных укажите монтажные данные, BOM, корпуса и упаковки компонентов. Результатом проверки должны быть расположение, ориентацию и комплектование платы.
| Тип | установщик компонентов, T-образная компоновка |
|---|---|
| Количество установочных головок | 8 шт. (независимые) |
| Точность установки | 0,025 мм |
| Повторяемость установки | 0,01 мм |
| Точность определения позиции | 0,01 мм |
| Максимальная скорость установки | 30 000 комп./ч |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Приложить чертёж полной панели и обеих сборочных сторон.
- Согласовать вакуумную или иную поддержку и запретные зоны.
- Включить крайние координаты монтажа в проверочную программу.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав RU-F860
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
