RU-800: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-800 это означает проверить критерии годности, повторную проверку и учёт ложных срабатываний.
Что учитывать для RU-800
Для онлайн-AOI RU-800 важно не только получить изображение дефекта, но и корректно передать статус платы дальше. Иначе забракованная панель может попасть в общий поток без согласованной обработки.
Модуль выполняет контроль результата сборки. В исходных данных укажите контрольное изделие, программу и описание известных дефектов. Результатом проверки должны быть сохраняемый результат проверки и решение по плате.

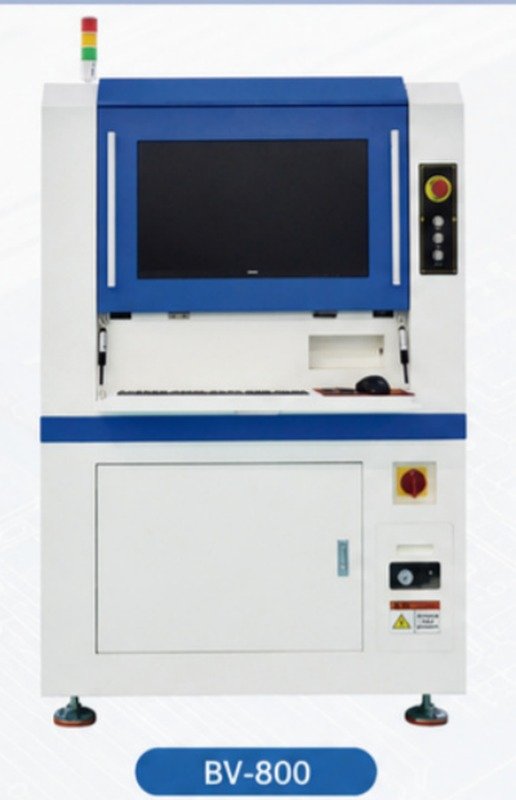

| Тип | онлайн-система автоматической оптической инспекции |
|---|---|
| Камера | импортная 16-мегапиксельная цветная промышленная |
| Разрешение | 10/15/20 мкм на точку (опция) |
| Поле зрения (FOV) | 36 x 30 мм |
| Система освещения | многоугольный источник RGB, независимая регулировка яркости каждого источника |
| Оптика | высокоскоростной оптический модуль 5,0 Мп, дальность обзора 8-10 мм |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Согласовать сигнал или сообщение статуса и привязку к плате.
- Определить реакцию на занятый выход и отсутствующий результат.
- Проверить разделение потока с фактическим накопителем.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав RU-800
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
