RU-50P: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-50P это означает проверить магазины, опору, сигналы готовности и поведение при остановке.
Что учитывать для RU-50P

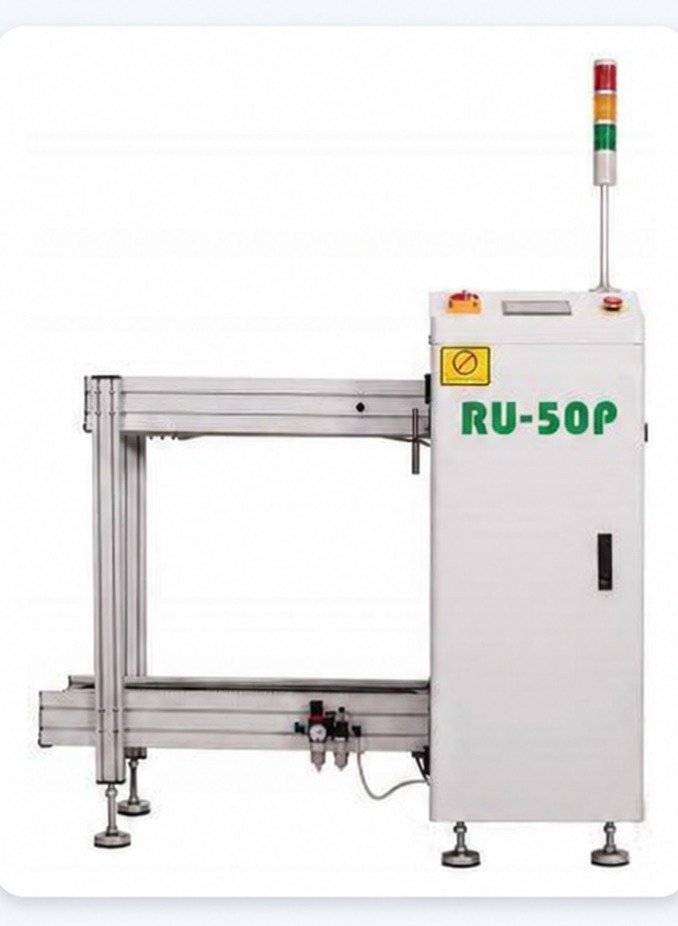

При добавлении загрузчика RU-50P к действующему участку сначала проверяют кассеты. Общего обозначения магазина недостаточно: пазы, шаг, рабочая зона толкателя и геометрия панели должны соответствовать друг другу.
Модуль выполняет перемещение и учёт плат. В исходных данных укажите формат панели, технологические поля, тару и соседние посты. Результатом проверки должны быть корректную передачу платы и сохранение её статуса.
| Тип | автоматический загрузчик печатных плат (верхний загрузчик) |
|---|---|
| Электропитание | AC 220 В, 50/60 Гц |
| Потребляемая мощность | 295 Вт |
| Мощность главного двигателя | 250 Вт |
| Размер печатных плат | ширина 50-250 x длина 50-350 мм |
| Толщина платы | не менее 0,4 мм |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Согласовать пазы кассеты, шаг и положение толкателя.
- Проверить крайние размеры панелей из рабочей программы.
- Получить чертёж загрузчика и правила обмена со следующей машиной.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав RU-50P
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
