RU-500: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-500 это означает проверить критерии годности, повторную проверку и учёт ложных срабатываний.
Что учитывать для RU-500

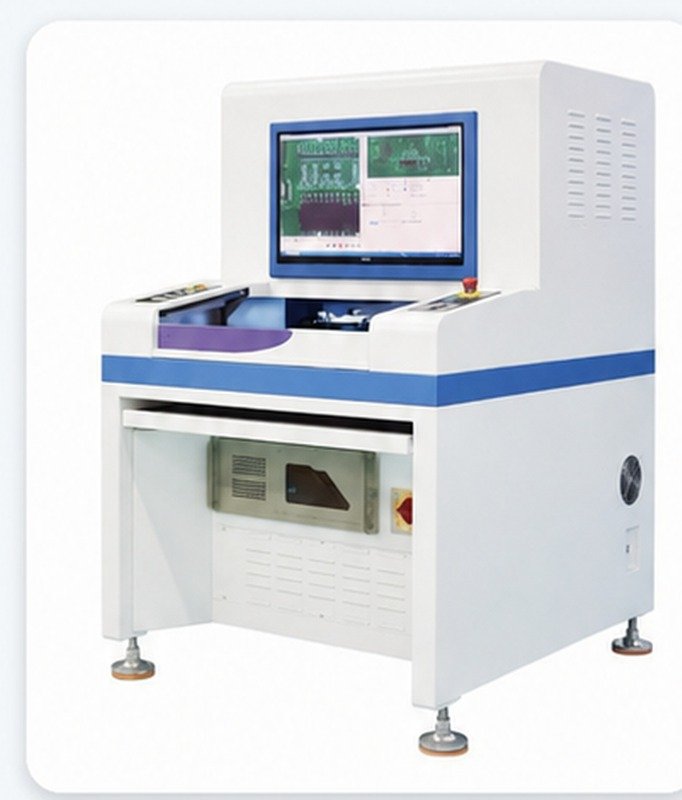

Автономный AOI RU-500 требует организации потока изделий вне конвейера. При закупке полезно определить, как каждая плата попадает на контроль и как её результат возвращается в производственный учёт.
Модуль выполняет контроль результата сборки. В исходных данных укажите контрольное изделие, программу и описание известных дефектов. Результатом проверки должны быть сохраняемый результат проверки и решение по плате.
| Тип | автономная (офлайн) система автоматической оптической инспекции |
|---|---|
| Метод контроля | многоалгоритмический анализ логики, сравнение по цвету и оттенку, по форме и контуру, бинарное и эталонное сравнение |
| Камера | цветная CCD 5 Мп |
| Разрешение | 10/15/20/25 мкм/пиксель (опционально), стандарт 25 мкм/пиксель |
| Поле зрения | 20 x 20 мм при стандартном разрешении |
| Источник света | RGB-светодиодный многоугольный кольцевой |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Задать идентификацию платы и порядок допуска на пост.
- Согласовать программу и контрольные дефекты.
- Проверить регистрацию повторного контроля после ремонта.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав RU-500
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
