RU-400A: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-400A это означает проверить магазины, опору, сигналы готовности и поведение при остановке.
Что учитывать для RU-400A

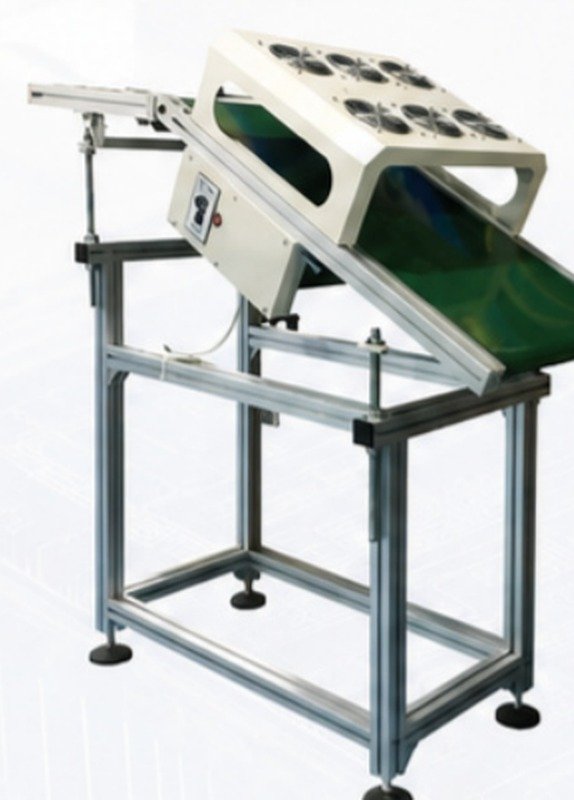

RU-400A — приёмный транспорт после волновой пайки. Его нужно согласовать по высоте и направлению с конкретной установкой, а охлаждение проверить на рабочей сборке.
Модуль выполняет перемещение и учёт плат. В исходных данных укажите формат панели, технологические поля, тару и соседние посты. Результатом проверки должны быть корректную передачу платы и сохранение её статуса.
| Тип | приёмный конвейер выгрузки плат после волновой пайки |
|---|---|
| Максимальная ширина печатной платы | 350 мм |
| Направление передачи | слева направо или справа налево (опционально) |
| Питание | 220 В, 50/60 Гц, однофазное |
| Мощность | 60 Вт |
| Высота транспортной линии | 1400-7800 мм (диапазон регулировки по каталогу) |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Получить согласованный чертёж высот и перехода.
- Проверить движение панели в рабочей оснастке.
- Задать условия охлаждения и передачи следующему участку.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав RU-400A
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
