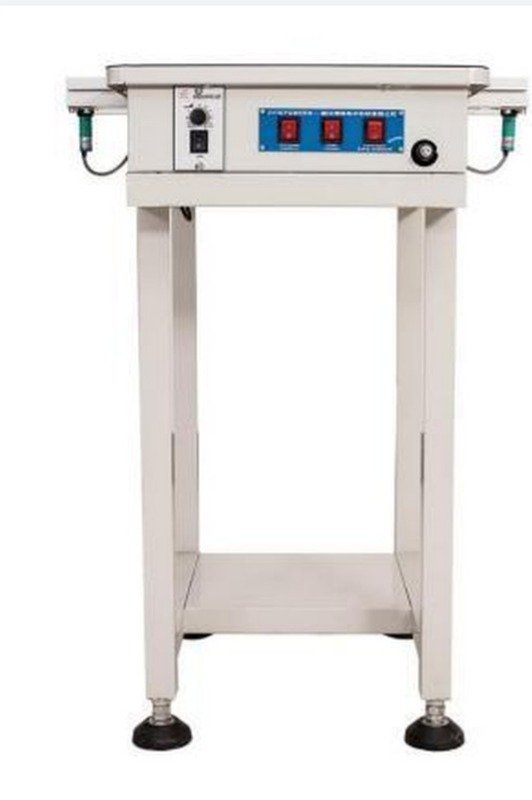

RU-400: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-400 это означает проверить магазины, опору, сигналы готовности и поведение при остановке.
Что учитывать для RU-400
Соединительный RU-400 выбирают не только по длине зазора. Для участка важны согласованные сигналы передачи платы и поведение при занятом выходе.
Модуль выполняет перемещение и учёт плат. В исходных данных укажите формат панели, технологические поля, тару и соседние посты. Результатом проверки должны быть корректную передачу платы и сохранение её статуса.
| Тип | инспекционный соединительный конвейер |
|---|---|
| Длина направляющих | 0,6 м (в серии доступны 1 м и 1,5 м; возможна индивидуальная длина) |
| Питание | однофазное 220 В, 50/60 Гц, 100 Вт |
| Высота конвейера | 900 ± 20 мм по коммерческому предложению; 900 ± 200 мм по каталогу |
| Тип конвейерной ленты | антистатическая ПВХ-лента |
| Тип передачи | антистатический круглый ремень (по коммерческому предложению) |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Согласовать механический стык и карту сигналов.
- Отдельно перечислить нужные данные сверх сигналов готовности.
- Проверить паузу следующей машины и штатное продолжение.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав RU-400
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
