RU-3088L: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-3088L это означает проверить ракель, трафарет, опору и повторное базирование.
Что учитывать для RU-3088L

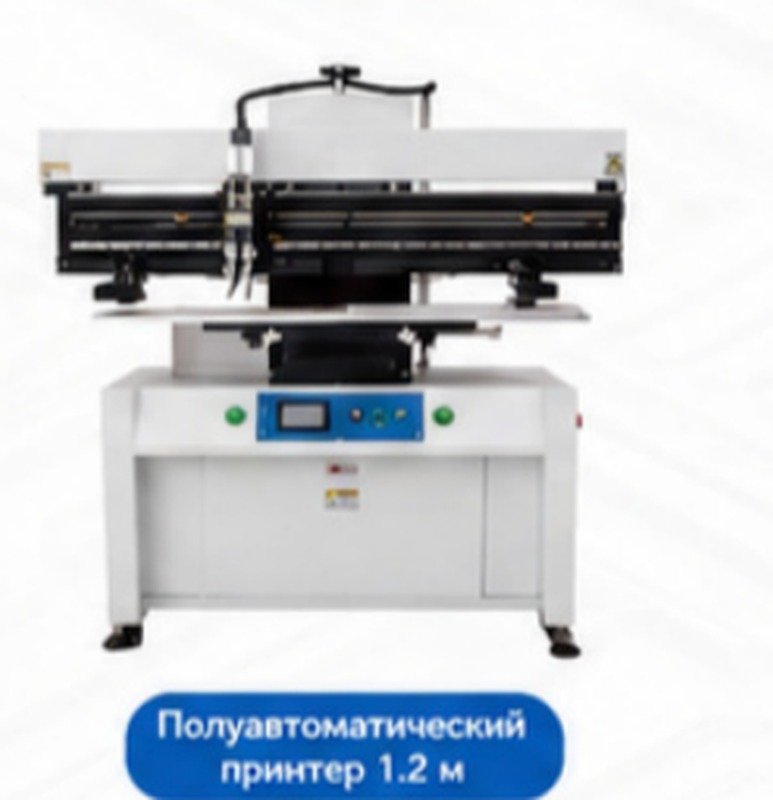

Для длинномерной платы на RU-3088L нужно отдельно проверить размер принимаемой заготовки и область нанесения пасты. Панель может помещаться в оснастку, но нужный рисунок при этом не обязательно целиком лежит в печатном поле.
Модуль выполняет нанесение паяльной пасты. В исходных данных укажите геометрию платы, трафарет, пасту и способ базирования. Результатом проверки должны быть отпечаток пасты на выбранных площадках.
| Тип | полуавтоматический трафаретный принтер паяльной пасты, удлинённое исполнение |
|---|---|
| Размер печатаемой платы | 1300 x 350 мм |
| Площадь печати по трафарету | 1200 x 320 мм |
| Скорость печати | 0-100 мм/с |
| Точность печати | ±0,02 мм |
| Точность позиционирования машины | ±0,02 мм |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Приложить общий контур и границы рисунка пасты.
- Подтвердить рабочую область и рамку для конкретной панели.
- Проверить опору, совмещение и повторную печать по краям.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав RU-3088L
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
