RU-3040H: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-3040H это означает проверить ракель, трафарет, опору и повторное базирование.
Что учитывать для RU-3040H

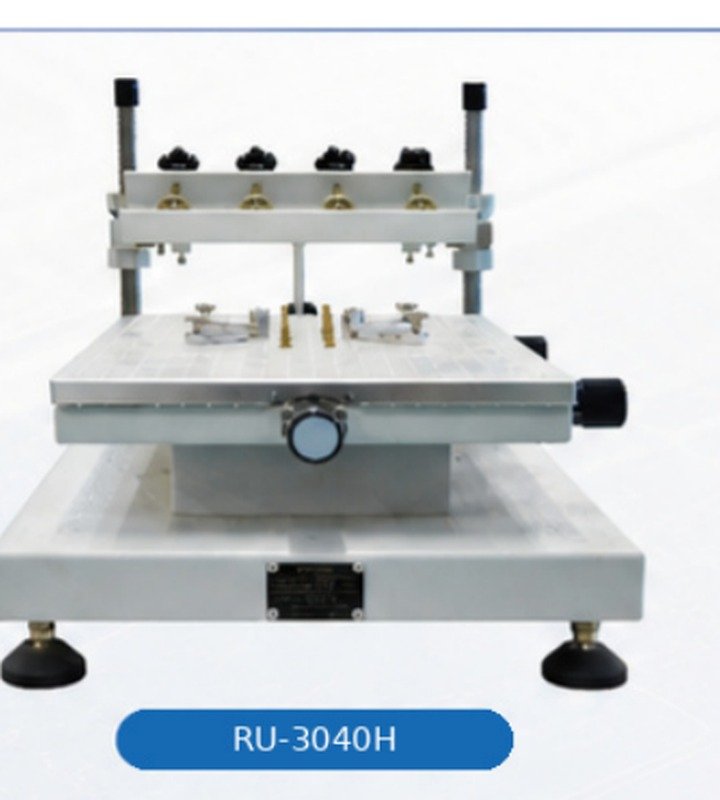

Ручной RU-3040H полезно принимать на повторном снятии и установке одной и той же платы. Для опытного участка важна воспроизводимость базирования после вмешательства оператора, а не только один удачный отпечаток.
Модуль выполняет нанесение паяльной пасты. В исходных данных укажите геометрию платы, трафарет, пасту и способ базирования. Результатом проверки должны быть отпечаток пасты на выбранных площадках.
| Тип | ручной прецизионный трафаретный принтер паяльной пасты |
|---|---|
| Размер рабочей платформы | 300 x 400 мм |
| Максимальный размер печати | 250 x 400 мм |
| Максимальный размер рамки трафарета | 370 x 470 мм |
| Скорость печати | ручное управление |
| Точность регулировки печатающей головки | 10 мм |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Сопоставить платформу, печатную область и рамку трафарета.
- Определить штифты, поддержку и свободные зоны платы.
- Проверить повторную установку и контроль совмещения.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
