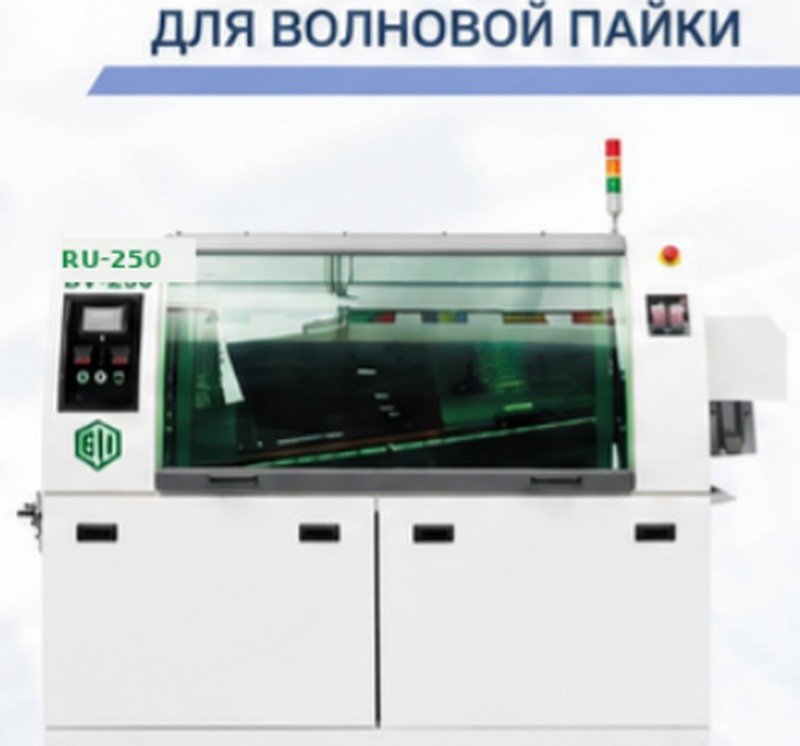

RU-250: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для RU-250 это означает проверить оснастку, предподогрев и обслуживание контура флюса.
Что учитывать для RU-250
При выборе RU-250 для смешанной сборки нужно определить, какие участки нижней стороны должны встретиться с волной припоя. Установка не отменяет проектирование носителя и защиту элементов, для которых такой контакт не предусмотрен.
Модуль выполняет волновую пайку. В исходных данных укажите плату, выводные компоненты, маскирование и требования к флюсу. Результатом проверки должны быть качество согласованных выводных соединений после пайки.
| Тип | полноавтоматическая установка волновой пайки |
|---|---|
| Количество волн припоя | 2 |
| Максимальная ширина платы | 750 ± 50 мм |
| Скорость транспортировки платы | 300-1500 мм/мин |
| Угол наклона транспортировки | 3-7° |
| Максимальная высота компонентов над платой | до 100 мм |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Определить зоны контакта с волной и защищаемые участки.
- Согласовать габарит изделия именно в носителе.
- Включить контроль соединений и сохранности нижних компонентов.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
