PCB-SM-DEV: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-SM-DEV это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-SM-DEV
Участок проявления паяльной маски выбирают с учётом рисунка открытых площадок и отверстий. PCB-SM-DEV относится к проявлению уже подготовленной фотополимерной маски; весь масочный цикл одной этой позицией не закрывается.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.

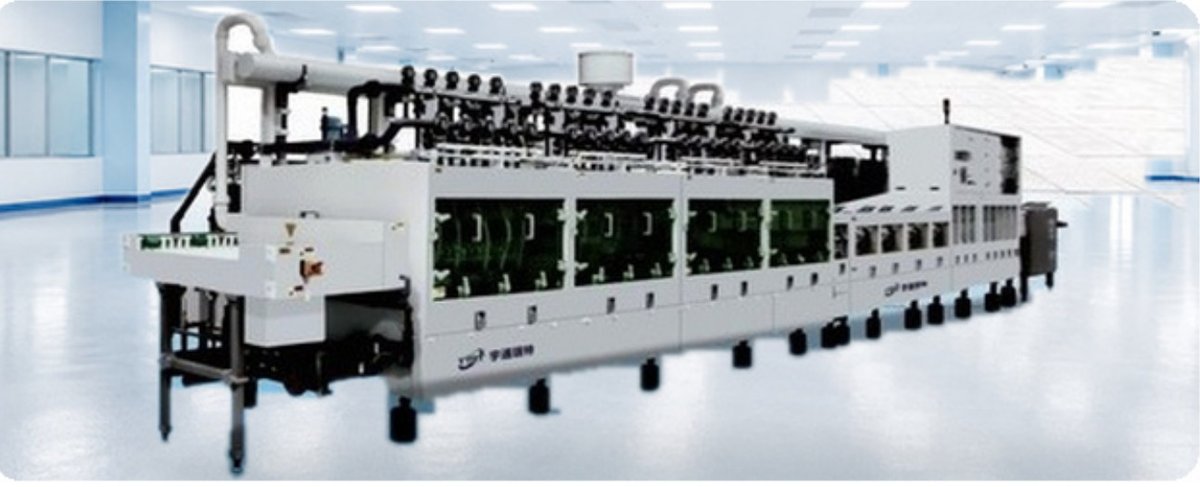

| Тип оборудования | горизонтальная проходная линия проявления |
|---|---|
| Технологический процесс | проявление жидкой фотополимерной паяльной маски |
| Состав линии (типовой маршрут) | загрузка — предварительная мойка — проявление — промывка — DI-вода — сушка |
| Система распыления | качающаяся, с регулировкой давления |
| Контроль раствора | мониторинг концентрации и температуры |
| Контроль финишных операций | контроль качества промывки и сушки |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Передать тип маски и тестовый рисунок с мелкими отверстиями.
- Определить критерии неполного проявления и повреждения покрытия.
- Согласовать промывку, сушку и контроль после выхода из модуля.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав PCB-SM-DEV
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
