PCB-SES-LINE: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-SES-LINE это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-SES-LINE
Для участка наружного рисунка PCB-SES-LINE нужно описать входящее состояние панели и требуемый результат после снятия резиста, травления и снятия олова. Это самостоятельная позиция со своим маршрутом, а не другое название DES.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.

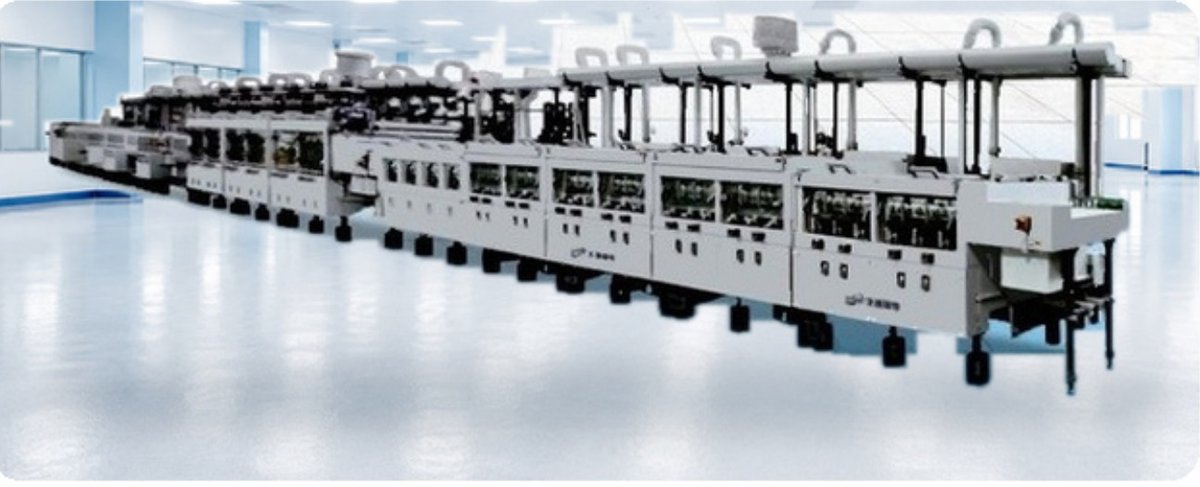

| Тип оборудования | автоматическая горизонтальная линия мокрых процессов |
|---|---|
| Технологический процесс | SES — снятие резиста, травление меди, снятие олова |
| Состав линии (типовой маршрут) | загрузка — снятие резиста — травление — промывка — снятие олова — сушка |
| Минимальная ширина проводника | 3 mil |
| Минимальный межпроводниковый зазор | 3 mil |
| Равномерность травления C.O.V. | не менее 97% |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Описать панель непосредственно перед снятием резиста.
- Задать контроль удаления резиста, меди вне рисунка и защитного олова.
- Согласовать геометрию контрольного рисунка и метод измерений.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
