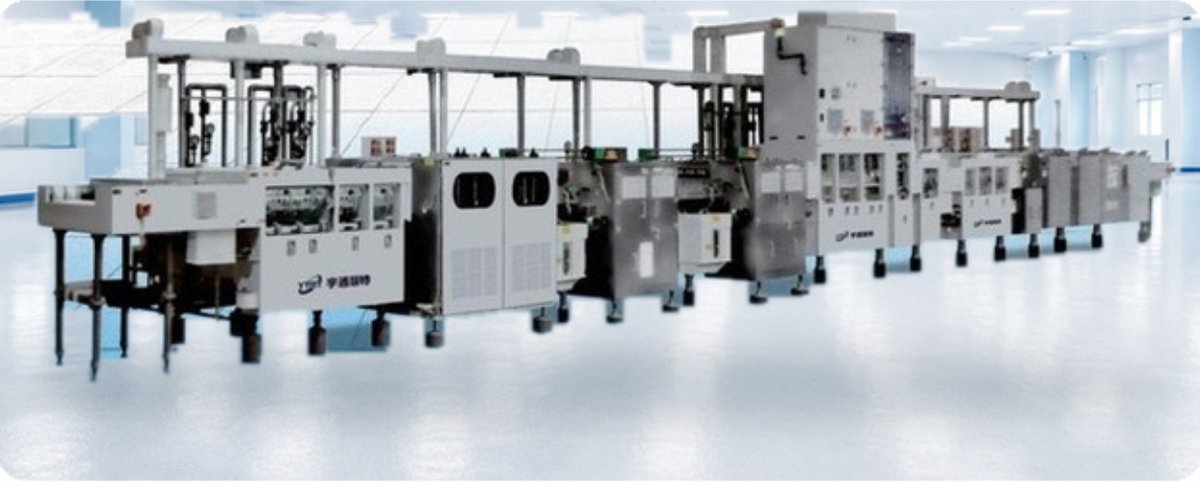

PCB-PUM-CLEAN: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-PUM-CLEAN это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-PUM-CLEAN
Пемзовую очистку выбирают под поверхность, которую затем покрывают паяльной маской. Приёмка должна подтвердить подготовку меди и удаление остатков абразивной обработки, а не только равномерный внешний вид панели.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия абразивной очистки |
|---|---|
| Технологический процесс | пемзовая (абразивная) очистка меди |
| Состав линии (типовой маршрут) | загрузка — кислотная мойка — пемза — водяная мойка — ультразвук — сушка |
| Подача абразива | равномерная подача пемзовой суспензии с возвратом в контур |
| Очистка отверстий | ультразвуковая мойка стенок отверстий |
| Транспортная система | мостовая конструкция, предотвращающая падение плат |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Передать образцы с характерным рисунком и отверстиями.
- Согласовать расходный абразив, возврат суспензии и регламент обслуживания.
- Включить контроль промывки и передачи панели на масочный участок.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав PCB-PUM-CLEAN
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
