PCB-PTH-DESMEAR: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-PTH-DESMEAR это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-PTH-DESMEAR
При закупке участка металлизации сначала нужно определить, какой результат передают следующей операции. PCB-PTH-DESMEAR отвечает за подготовку стенок отверстий и формирование первичного проводящего слоя; наращивание рабочей толщины меди требует отдельного согласованного этапа.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.

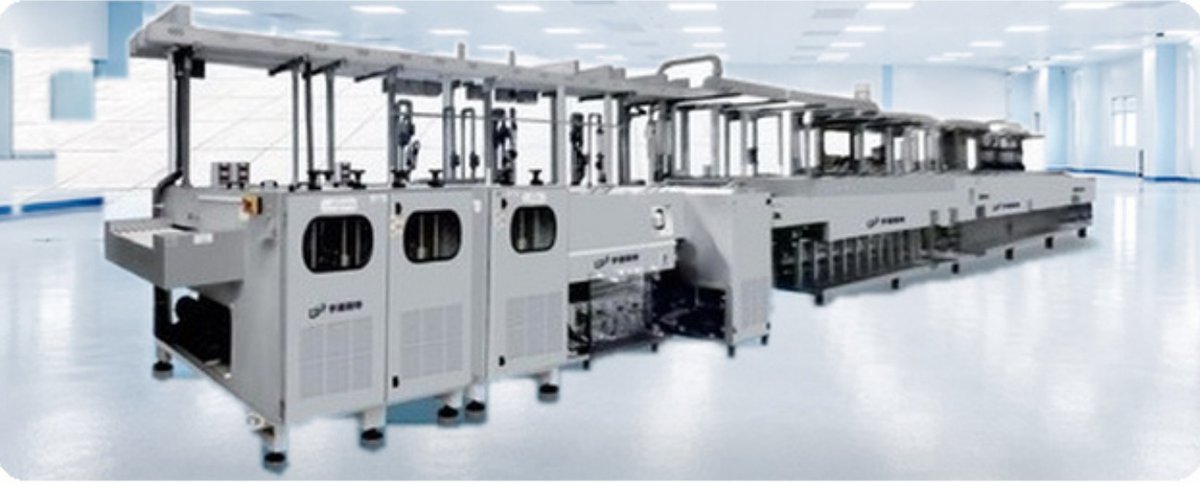

| Тип оборудования | линия мокрых процессов десмира и химической металлизации |
|---|---|
| Технологический процесс | перманганатный десмир и химическое меднение отверстий (PTH) |
| Состав линии (типовой маршрут) | набухание — перманганат — нейтрализация — активация — PTH |
| Регенерация раствора | регенерация перманганатного раствора |
| Защита от кристаллизации | принудительная циркуляция растворов |
| Материал приводных шестерён высокотемпературных секций | нержавеющая сталь SUS316 |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Обозначить материал диэлектрика, отверстия и наиболее трудный образец.
- Получить схему секций, регенерации, промывок и отвода стоков для выбранной химии.
- Разделить химическую металлизацию, последующую гальванику и их критерии приёмки.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав PCB-PTH-DESMEAR
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
