PCB-OX-BROWN: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-OX-BROWN это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-OX-BROWN
Коричневое оксидирование заказывают под согласованную конструкцию многослойной платы. Главный результат — поверхность внутреннего слоя, пригодная для следующего этапа прессования, а не просто изменение цвета меди.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия мокрого процесса |
|---|---|
| Технологический процесс | коричневое оксидирование меди внутренних слоёв |
| Состав линии (типовой маршрут) | микротравление — промывка — DI-вода — оксидирование — сушка |
| Транспортная система | подвижные коррозионностойкие ролики с равномерным прижимом |
| Защита поверхности | ролики не повреждают поверхность платы, антистатическая защита без повреждения платы |
| Узел равномерности обработки | водяной нож и ванна оксидирования |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Описать предыдущую подготовку меди и время до следующей операции.
- Указать требования к отсутствию повреждений рисунка и равномерности поверхности.
- Согласовать контроль образцов после прессования и границы ответственности участков.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы

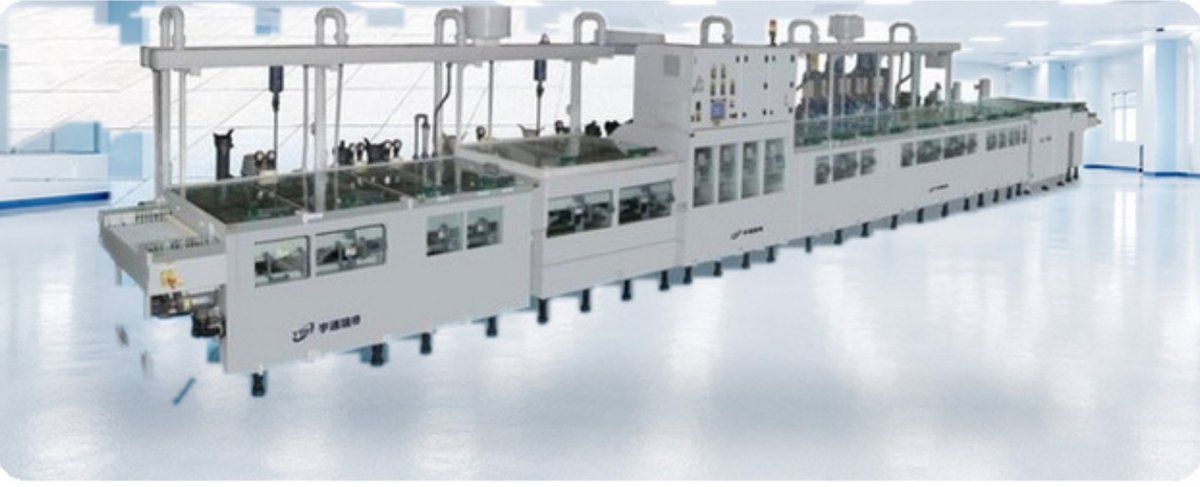

Характеристики и состав PCB-OX-BROWN
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
