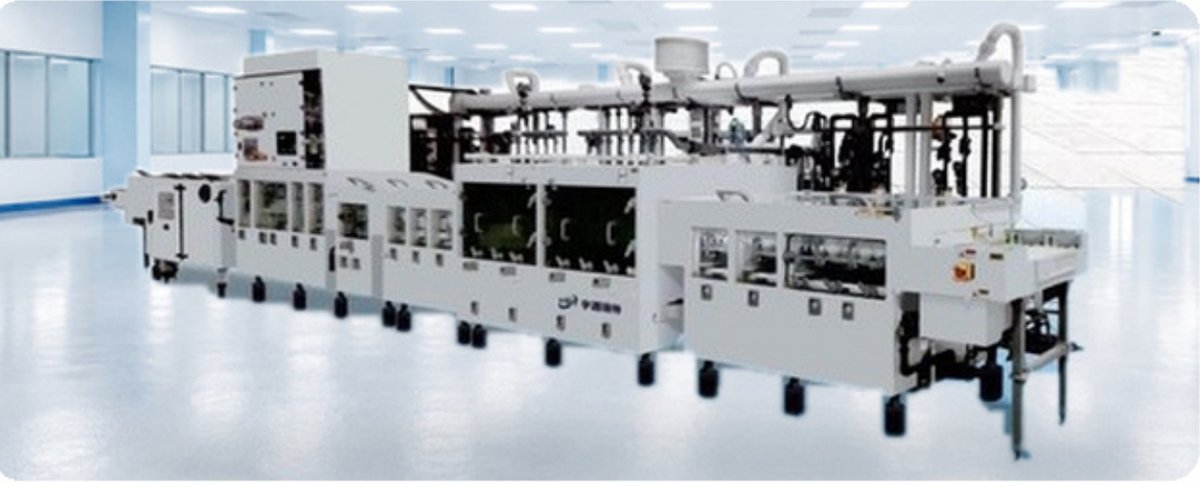

PCB-ME-STD: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-ME-STD это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-ME-STD
Стандартное микротравление выбирают под требуемое состояние поверхности и допустимое снятие меди. Покупка линии должна опираться на измеримый результат обработки, особенно если входящая толщина фольги меняется между изделиями.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия мокрого процесса |
|---|---|
| Технологический процесс | стандартное микротравление меди |
| Состав линии (типовой маршрут) | загрузка — обезжиривание — микротравление — промывка — сушка |
| Система распыления | независимая качающаяся, со специальными соплами |
| Фильтрация раствора | многоступенчатая |
| Результат обработки | контролируемое снятие меди, равномерная микрошероховатость, стабильная микроструктура |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Указать медь до обработки и требуемое состояние после неё.
- Согласовать точки замера и допустимую неоднородность по панели.
- Запросить рабочую ширину, скорость и схему фильтрации для нужной программы выпуска.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав PCB-ME-STD
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
