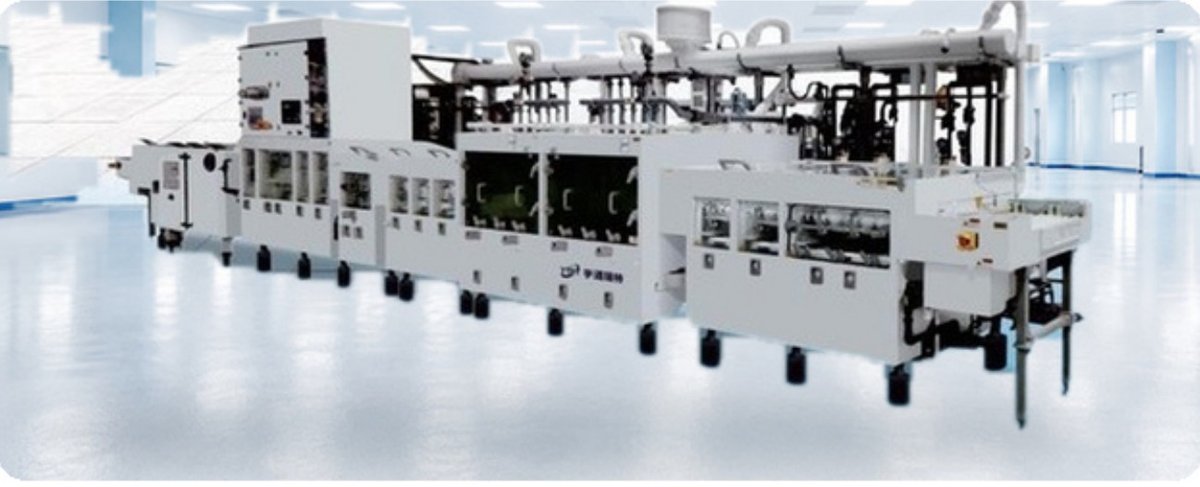

PCB-ME-PLUS: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-ME-PLUS это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-ME-PLUS
Усиленное микротравление имеет смысл заказывать, если технологическая задача требует другого воздействия на поверхность, чем действующая стандартная обработка. Само слово «усиленное» не задаёт ни допустимое снятие меди, ни пригодность для конкретного рисунка.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия мокрого процесса |
|---|---|
| Технологический процесс | усиленное микротравление меди |
| Состав линии (типовой маршрут) | загрузка — обезжиривание — микротравление — промывка — сушка |
| Зона распыления | усиленная |
| Рабочее давление распыления | повышенное относительно стандартной линии микротравления |
| Результат обработки | равномерная глубокая микроструктура поверхности |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Указать следующую операцию и её входные требования.
- Определить допустимое снятие меди и контроль повреждений рисунка.
- Сопоставить стандартный и усиленный варианты на одинаковых образцах по одной программе.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав PCB-ME-PLUS
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
