PCB-IL-PREP: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-IL-PREP это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-IL-PREP

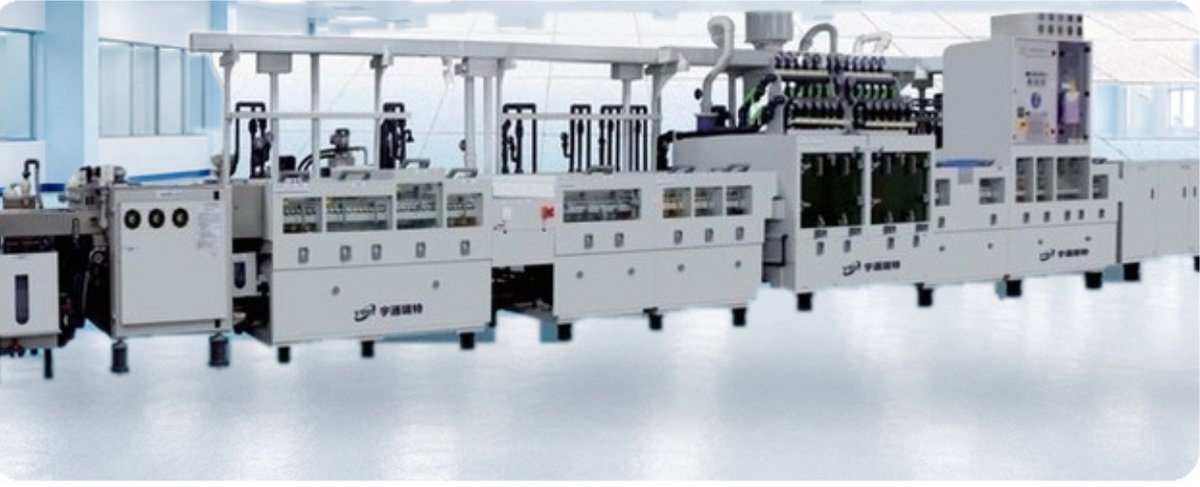

Линию подготовки внутренних слоёв выбирают по самому сложному ядру в программе выпуска. Для тонкой заготовки важно не только получить чистую медь, но и провести её через все секции без замятия кромки и повреждения поверхности.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия мокрого процесса |
|---|---|
| Технологический процесс | микротравильная подготовка меди внутренних слоёв |
| Состав линии (типовой маршрут) | загрузка — микротравление — промывка — DI-вода — сушка |
| Минимальная толщина обрабатываемой заготовки | от 0,04 мм |
| Транспортная система | равномерная роликовая транспортировка тонких заготовок |
| Контроль технологической среды | автоматический контроль воды и химических растворов |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Передать образцы самого тонкого и самого длинного ядра, а не только среднюю плату.
- Согласовать допустимое снятие меди и метод оценки подготовленной поверхности с технологом.
- Получить компоновку промывки и сушки, требования к DI-воде и точки подключения.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
