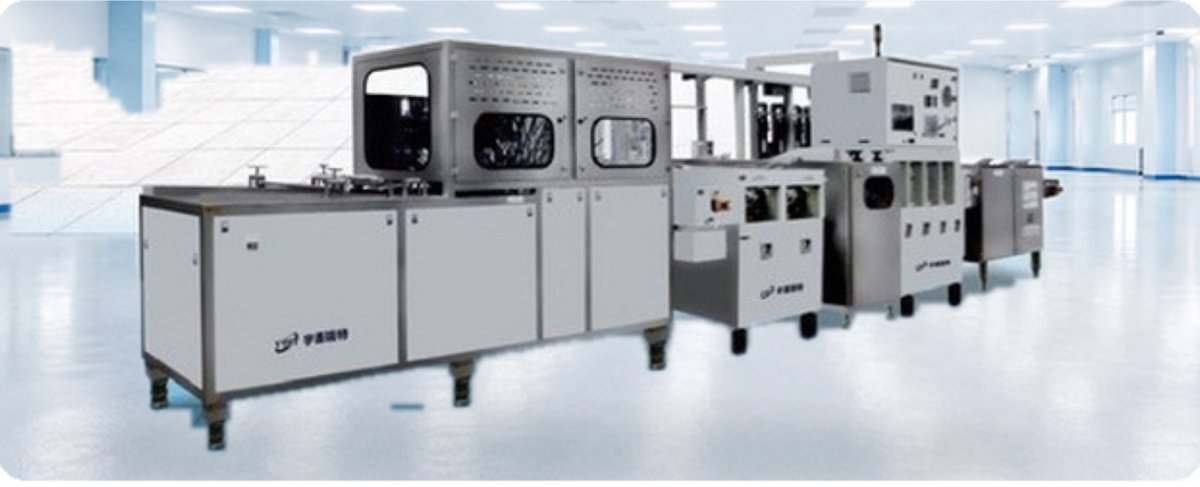

PCB-HASL-POST: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-HASL-POST это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-HASL-POST
PCB-HASL-POST выбирают для обработки платы после HASL. В составе проекта нужно отдельно назвать установку нанесения покрытия и модуль последующей мойки: наличие второй позиции не подтверждает поставку первой.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | проходная линия мокрой постобработки |
|---|---|
| Технологический процесс | удаление остатков флюса и продуктов обработки после HASL |
| Состав линии (типовой маршрут) | загрузка — горячая мойка — нейтрализация — промывка — сушка |
| Финишная промывка | деионизованная вода |
| Сушка | равномерная |
| Обработка раствора | автоматическая фильтрация |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Обозначить существующую HASL-установку и границу поставки.
- Передать образцы с типичными остатками после лужения.
- Получить требования к воде, подключению, отводу стоков и обслуживанию фильтров.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав PCB-HASL-POST
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
