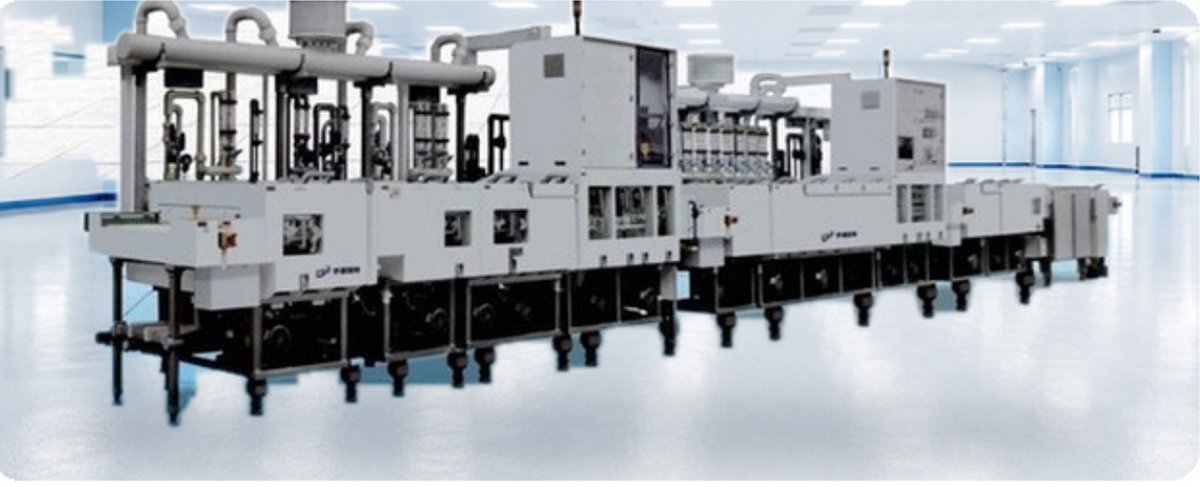

PCB-ENIG-PREP: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-ENIG-PREP это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-ENIG-PREP
Если в проекте нужен ENIG, сначала разделите подготовку меди и нанесение никеля с золотом. PCB-ENIG-PREP — отдельная абразивная подготовка, и её закупка сама по себе не создаёт полный участок финишного покрытия.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | линия абразивной (ленточной) подготовки поверхности |
|---|---|
| Технологический процесс | подготовка меди перед иммерсионным никелем и золотом ENIG |
| Состав линии (типовой маршрут) | загрузка — абразивная обработка — промывка — DI-вода — сушка |
| Абразивный материал | керамический или карбидкремниевый |
| Натяжение абразивной ленты | автоматическая регулировка |
| Регулируемые параметры обработки | давление, скорость обработки |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Разделить в ведомости подготовку и нанесение покрытия.
- Согласовать абразив и критерии шероховатости с технологом ENIG.
- Проверить обработку краёв, рисунка и промывку после абразива.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав PCB-ENIG-PREP
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
