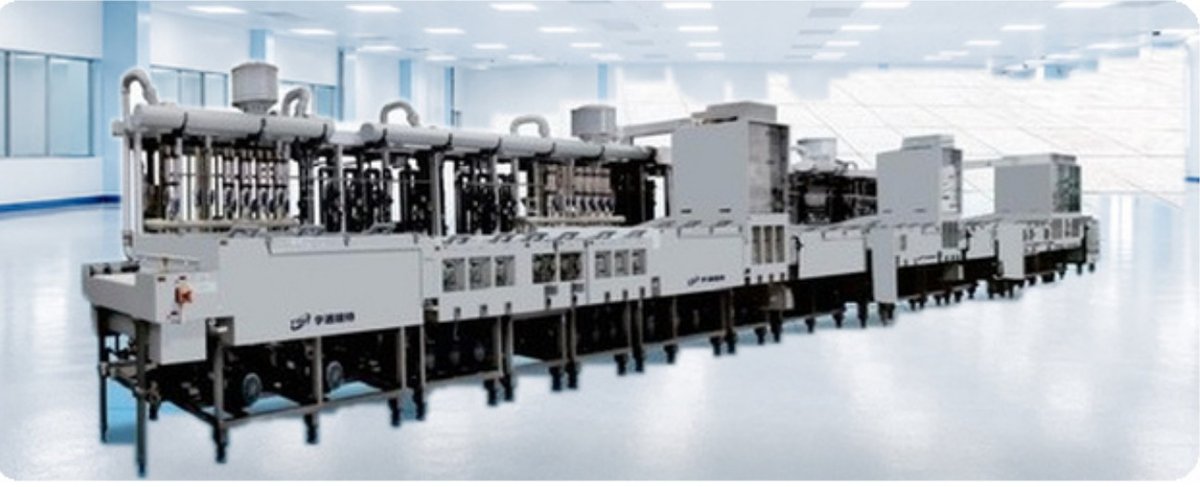

PCB-DM-BSHADOW: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-DM-BSHADOW это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-DM-BSHADOW
Для гибких заготовок прямая металлизация требует согласования и проводящего слоя, и транспортировки. В PCB-DM-BSHADOW каталог объединяет нанесение углеродной плёнки с поддержкой тонких FPCB.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | линия прямой металлизации отверстий |
|---|---|
| Технологический процесс | Black Shadow — нанесение проводящей углеродной плёнки |
| Состав линии (типовой маршрут) | кондиционирование — Black Shadow — сушка — микротравление — гальваника |
| Минимальная толщина FPCB | от 0,06 мм |
| Контроль процесса | прозрачные панели рабочих секций |
| Циркуляция химии | стабильная циркуляция кондиционирующего состава |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Включить в образцы гибкую панель с предельными размерами.
- Согласовать контроль покрытия отверстий и переход на последующее меднение.
- Уточнить химическую систему, фильтрацию и предотвращение переноса растворов.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
Карточка и документы
Характеристики и состав PCB-DM-BSHADOW
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
