PCB-DES-LINE: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для PCB-DES-LINE это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Что учитывать для PCB-DES-LINE

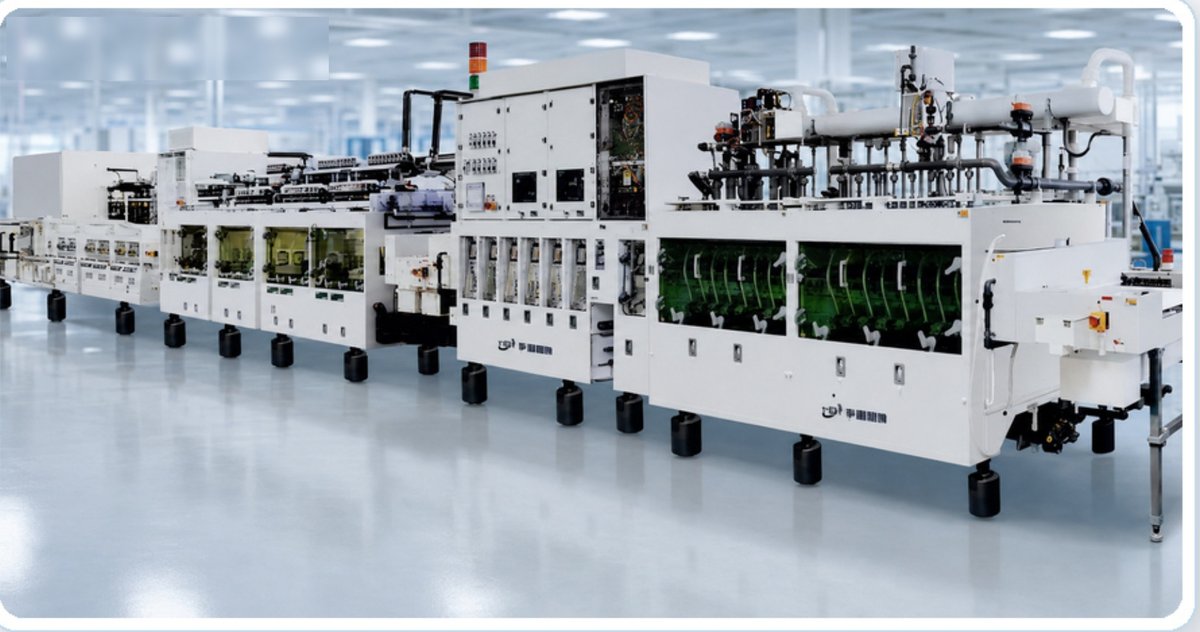

DES объединяет проявление, травление и снятие плёнки. При покупке под тонкий рисунок нужно связать характеристики линии с материалом, медью и методикой измерений: каталожный предел не является гарантией для любой платы.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | автоматическая горизонтальная линия мокрых процессов |
|---|---|
| Технологический процесс | DES — проявление, травление, снятие плёнки |
| Минимальная ширина проводника | 2 mil |
| Минимальный межпроводниковый зазор | 2 mil (не более 2 mil) |
| Равномерность травления C.O.V. (по стандартному отклонению) | не менее 97% |
| Равномерность травления C.O.V. (по методу размаха) | не менее 94% |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Разделить показатели равномерности по выбранным методам и не приравнивать их к проценту выхода годных.
- Запросить измерения на своей меди и резисте, включая крайние участки панели.
- Подтвердить состав секций проявления, травления, снятия плёнки и промывок.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
