Купить NED-3010: один или два канала измерения глубины под судном

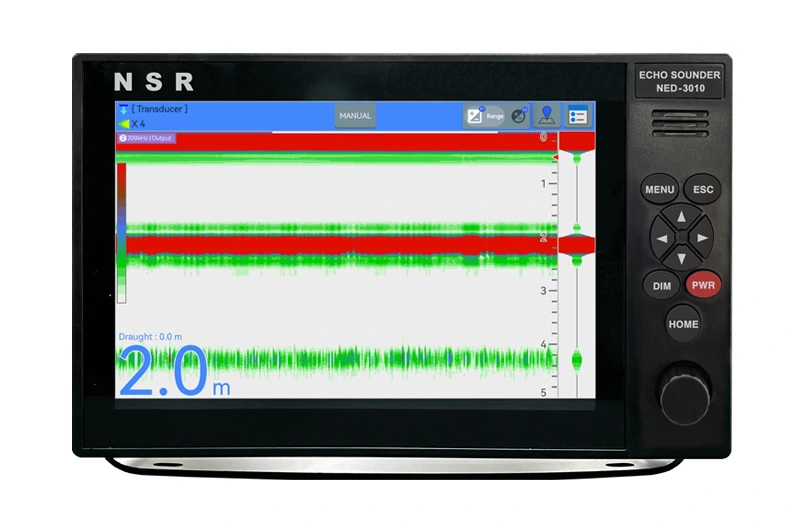

Дисплей NED-3010: понятное обозначение каждого показания и его отсчёта. Схема не показывает веер обзора вперёд или автоматический расчёт запаса воды под килем.
У судовладельца, который выбирает NSR NED-3010, может быть две разные задачи: получать глубину в одной установленной точке или наблюдать два измерительных канала. Это влияет на устройство системы сильнее, чем диагональ экрана. До заказа полезно решить, какие именно показания нужны вахтенному и откуда они должны поступать: надпись «двухканальный» сама по себе не создаёт второго места измерения.
Один экран и два канала — разные уровни системы
В актуальной брошюре NSR для NED-3010 указаны два канала, частоты 200 кГц и/или 50 кГц и соответствующие излучатели NXD-200A и NXD-50A. Производитель показывает их соединение с дисплеем. Поэтому обсуждать второй канал нужно вместе с его излучателем, частотой и местом установки, а не как простое включение второй цифры в меню.
В собственной карточке Радио-Навигации описано исполнение с NXD-200A, кабелем 15 метров и монтажным танком NXT-100. Если нужно решение с двумя излучателями, его состав и цену рассчитываем отдельно. Стоимость базового исполнения нельзя выдавать за готовую двухточечную систему.
Сначала задача судовождения, затем частота
Представим судно, для которого проектировщик рассматривает измерения в двух местах корпуса. Полезный вопрос звучит так: какую дополнительную информацию вахтенный получит от второго места и как будет различать показания? Ответ определяет схему размещения. Просто заказать два датчика, не обозначив точки измерения, недостаточно.
Другой сценарий — единственная предусмотренная проектом точка. Здесь второй канал может не требоваться для основной задачи. Покупателю важно получить согласованное решение для своего судна, а не оплачивать дополнительный излучатель только потому, что дисплей поддерживает несколько вариантов подключения.
| Задача | Что определить до выбора | Что не следует предполагать |
|---|---|---|
| Глубина в одной проектной точке | Частоту, излучатель и его размещение | Что второй канал обязательно нужен |
| Два места измерения | Положение обоих излучателей и обозначение каналов | Что один излучатель создаёт две независимые точки |
| Использование имеющегося излучателя | Модель, частоту и совместимость по документации | Что одинаковая частота гарантирует совместимость |
| Работа на малых глубинах | Требуемый диапазон и условия установки | Что запись «0–200 м» означает измерение от нуля |
Почему нельзя выбирать частоту по одной верхней цифре
Брошюра изготовителя различает диапазоны измерения: 0,3–200 метров для 200 кГц и 2–200 метров для 50 кГц. Эти данные помогают задать вопрос проектировщику, но не заменяют оценку реальных условий. Общая верхняя граница не делает варианты одинаковыми на малой глубине.
Из указанных значений также не следует, что прибор гарантированно измеряет любую глубину в любом состоянии воды и при любом монтаже. Возможности выбранной версии сверяют с её документацией. Изменение частоты не должно становиться случайным способом исправить невыясненную причину пропадания дна.
Два показания не превращаются в картину всего пространства
Показание эхолота относится к работе установленного излучателя. Две точки не дают основания обещать обзор всех препятствий перед судном, сплошное обследование акватории или контроль каждого участка под корпусом. NED-3010 выбирают как навигационный эхолот для измерения глубины под судном, согласно назначению производителя.
Перед вводом определяют, что означает показанная глубина в выбранной конфигурации и какой отсчёт используется. Показание и запас воды под наиболее низкой частью судна не следует отождествлять без соответствующей геометрии и настроек. Для второго канала этот вопрос задают отдельно: два числа должны иметь понятное значение, а не только разные подписи.
Как сравнить предложения по NED-3010
Попросите сопоставимый состав: дисплей, нужные излучатели, их частоты, кабели и монтажные узлы. Для двух мест указывают обе трассы и места установки. Общая стоимость зависит от выбранной архитектуры; вариант с одним излучателем и вариант с двумя нельзя сравнивать только по цене дисплея.
Собственная карточка показывает ориентировочно цена в карточке товара за описанную позицию. Точные состав, цена, документы и срок подтверждаются предложением. Дополнительные варианты согласуем по исполнению, без переноса всех возможностей новой брошюры на любой прежний аппарат.
Для расчёта сообщите тип судна, нужные точки измерения и сохраняемое оборудование. Доставку считаем по адресу в России или Казахстане: Нижний Новгород, Астрахань, Омск, Атырау и другие города. Итог выбора — система, в которой каждое показание связано с известным излучателем и понятной задачей судовождения.
Вопросы перед покупкой
Два канала означают, что в цене уже два излучателя?
Нет. Нужно согласовать состав предложения: собственная карточка описывает один NXD-200A. Система для двух точек рассчитывается отдельно.
Подойдёт ли любой излучатель 200 кГц?
Совпадения частоты недостаточно. Проверяют точную модель, электрическую совместимость, монтаж и применимость по документации.
Два канала покажут препятствия впереди судна?
Такую функцию не обещаем. Обсуждается измерение глубины от установленных излучателей, а не сплошной обзор пространства перед судном.
Основной товар в нашем каталоге
NSR NED-3010
Актуальная цена указана в карточке товара. цена предложения в карточке. Точное исполнение, состояние, состав, доступность и срок подтверждаем перед заказом.
Запросить NSR NED-3010Документация: NSR NED-3010 Echo Sounder Brochure rev15.1 B.E, 2 pages, NSR official NED-3010 product page. Возможности брошюры rev15.1 сверяют с конкретным исполнением; второй измерительный узел согласуют отдельно.
