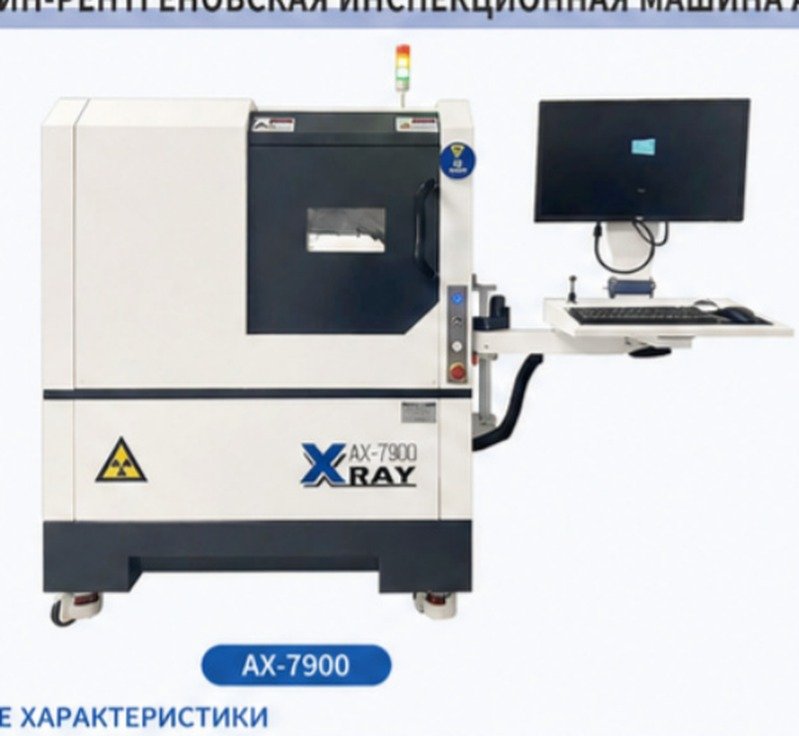

AX7900: сопряжение с действующей линией
При добавлении модуля в существующий маршрут проблема часто находится между машинами: в опоре изделия, передаче готовности или восстановлении после паузы. Здесь задача — согласовать физический и информационный переход без потери учёта заготовки. Для AX7900 это означает проверить критерии годности, повторную проверку и учёт ложных срабатываний.
Что учитывать для AX7900
AX7900 выбирают под конкретные скрытые участки сборки и требования к их проверке. Наличие рентгеновского изображения не означает автоматическое обнаружение любого дефекта или подтверждение электрической исправности.
Модуль выполняет контроль результата сборки. В исходных данных укажите контрольное изделие, программу и описание известных дефектов. Результатом проверки должны быть сохраняемый результат проверки и решение по плате.
| Тип | офлайн-рентгеновская инспекционная машина |
|---|---|
| Источник рентгеновского излучения — тип | закрытый |
| Источник рентгеновского излучения — напряжение | 90 кВ |
| Источник рентгеновского излучения — диапазон перемещения | 140 мм |
| Узел формирования изображения | плоскопанельный детектор |
| Наклон детектора | ±30° |
Проверить границы модуля
- Описать состояние изделия на входе и выходе: ориентацию, способ опоры, технологические поля и допустимое ожидание. Приложить сведения о двух соседних операциях.
- Согласовать реальный обмен сигналами и поведение при занятом следующем посту. Для автономной машины описать передачу оператором и учёт партии вместо обещания автоматического сопряжения.
- Предусмотреть испытания остановки, снятия изделия и возобновления. Должно быть понятно, где находится каждая плата и кто разрешает её дальнейшее движение.
Вопросы именно по этому модулю
- Приложить сборочные данные и образцы скрытых соединений.
- Согласовать обнаруживаемые признаки и формат протокола.
- Включить документы, штатные защиты, обучение и условия ввода в работу.
Эти пункты следует связать с задачей текущего разбора: сопряжение с действующей линией. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Схема сопряжения с описанием переходов, остановок и ответственности за изделие.
Упоминание MES или стандартного интерфейса не доказывает совместимость двух конкретных исполнений. Обмен и физический переход подтверждают для согласованной конфигурации.
